Cable Subterráneo 1.1 kV Cat.II IRAM 2178
Descripción
CONDUCTORES
Para secciones hasta 10 mm² inclusive:
CF = Cuerdas Flexibles IRAM NM 280 – clase 4
Para secciones iguales o mayores a 16 mm²:
CA = Cuerdas IRAM NM 280 – clase 2 (7/19/37/61 hilos)
Para nuestra línea de cables unipolares subterráneos agrega la formación flexible en IRAM NM 280 – clase 4 para secciones de 50 mm² hasta 185 mm² inclusive en cables unipolares.
AISLACION
Las cuerdas así formadas son aisladas con una capa de PVC contra llama®.
Las almas aisladas se identifican según lo especificado en la norma IRAM 2178. [Ver colores aislación en tabla]
RELLENO
Sobre los conductores reunidos se aplica una capa de PVC penetrante no adherente, cuyo único fin es darle forma cilíndrica al conjunto. Este material es no higroscópico.
VAINA
Consiste en una capa de PVC especial contra llama® de excelentes propiedades mecánicas y resistente a la agresión de agentes ambientales. Identifica toda su línea de subterráneos con una vaina de color violeta.
Aplicaciones
Estos conductores pueden utilizarse enterrados, a la intemperie, en contacto directo con el agua, en ambientes húmedos, en conductos, cañerías o bandejas.
Los mismos tienen una amplia gama de posibles aplicaciones en campos, tambos, industrias, comercios, shoppings, hipermercados, redes de distribución o alumbrado público.
Son aptos para una temperatura máxima de servicio de 70°C.
La tensión nominal de servicio no debe superar los 1.100 V. de CA entre fases.
Normas
Fabricación y ensayos:
IRAM 2178 – CAT II – 1.1 KV
Resistencia a la llama:
IRAM 2399
Marcación
Toda línea de nuestros cables subterráneos lleva un marcado secuencial metro a metro sobre su vaina exterior, facilitando el corte a medida exacta. La marcación se hace con equipos ink-jet sellándose los datos exigidos por la norma, además de la fecha y hora de fabricación.
Obviamente el marcado continuo del cable ofrece innumerables ventajas, tanto para los distribuidores de materiales eléctricos, como para los usuarios finales o instaladores.
Secciones

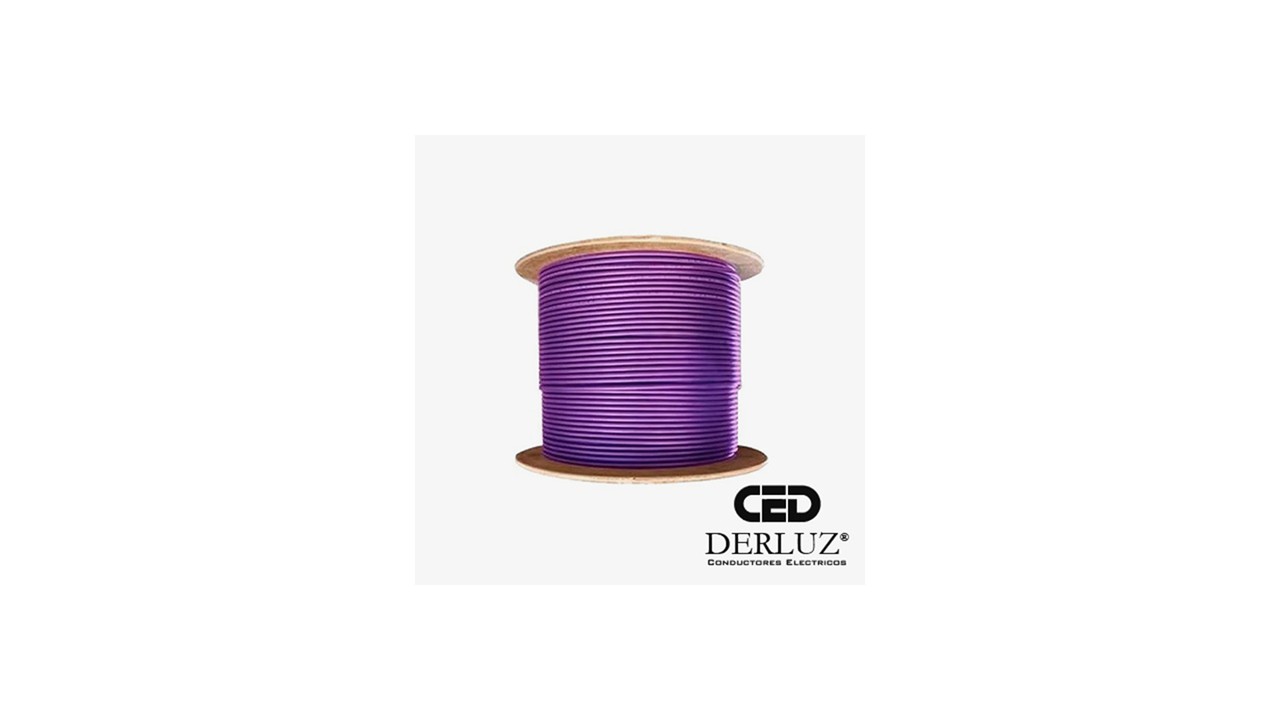

DERLUZ mantiene en stock permanente en bobinas todas las medidas indicadas a continuación, cortándose en cada caso a los largos exactos solicitados por los clientes (rollos o bobinas de acuerdo a la dimensión de los mismos).
